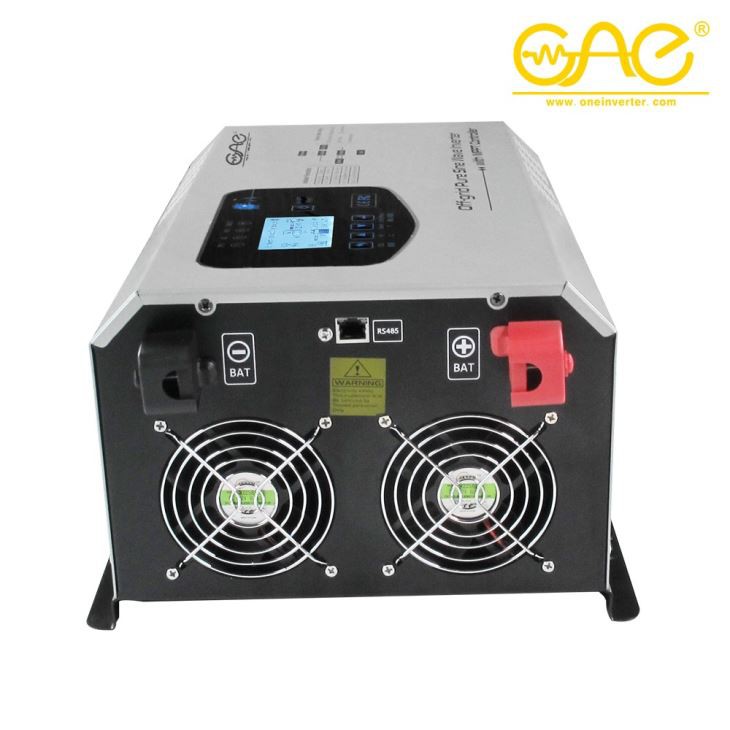

اینورتر در افغانستان

توضیحات محصول

توان ثابت: 7000 وات

حداکثر توان: 21000 وات

ولتاژ باتری: 48 ولت DC

ولتاژ خروجی AC: 110/120/220/230 ولت AC (اختیاری)

فرکانس خروجی: 50 هرتز/60 هرتز (اختیاری)

راندمان: 92 درصد

شکل موج: شکل موج سینوسی خالص

مزیت اینورتر فرکانس پایین:

دستگاه فرکانس برق بر اساس اصل مدار آنالوگ سنتی طراحی شده است. این شامل یک یکسو کننده تریستور (SCR)، یک اینورتر IGBT، یک بای پس و یک ترانسفورماتور ایزولاسیون تقویت فرکانس قدرت است. از آنجایی که یکسو کننده و ترانسفورماتور آن در فرکانس 50 هرتز کار می کند، اینورتر فرکانس برق نامیده می شود.

دستگاه فرکانس بالا معمولاً از یکسو کننده فرکانس بالا IGBT، مبدل باتری، اینورتر و بای پس تشکیل شده است. IGBT را می توان با کنترل درایو اضافه شده به گیت، روشن و خاموش کرد. فرکانس سوئیچینگ یکسو کننده IGBT معمولاً از چندین کیلوهرتز تا ده ها کیلوهرتز و حتی تا صدها کیلوهرتز است که بسیار بالاتر از دستگاه فرکانس صنعتی است. این یک اینورتر فرکانس بالا است.

در مدار اینورتر فرکانس برق، ورودی AC سه فاز مدار اصلی از سلف کموتاسیون عبور می کند و پس از اتصال به یکسو کننده متشکل از سه بازوی پل SCR به ولتاژ DC تبدیل می شود. ولتاژ DC خروجی با کنترل زاویه هدایت SCR پل یکسو کننده تنظیم می شود. ارزش. از آنجایی که SCR یک دستگاه نیمه کنترلی است، سیستم کنترل فقط می تواند نقطه روشن شدن را کنترل کند. هنگامی که SCR روشن می شود، حتی اگر درایو گیت لغو شود، نمی توان آن را خاموش کرد. فقط پس از صفر شدن جریان آن می توان آن را به طور طبیعی خاموش کرد، بنابراین روشن و خاموش می شود. هر دو بر اساس یک چرخه فرکانس توان هستند و هیچ کنترل روشن و خاموش فرکانس بالایی وجود ندارد. از آنجایی که یکسو کننده SCR یک یکسوساز کاهنده است، ولتاژ AC خروجی ولتاژ باس DC از اینورتر کمتر از ولتاژ AC ورودی است. برای اینکه ولتاژ فاز خروجی به ولتاژ 220 ولت ثابت برسد، باید یک ترانسفورماتور ایزوله تقویت کننده به خروجی اینورتر اضافه شود.
